管道结垢难题有解了!DLC薄膜助力石油行业发展!
在石油行业,人们正在努力提高原油回收效率。例如,注入二氧化碳可以将原油的生产效率提高10%~15%。然而,随着石油产量的增加,也面临着更多的挑战,管道腐蚀是其中之一。对于二氧化碳增强采收率(EOR)技术,生产油水混合物因高压与二氧化碳过饱和而酸化,对管道和生产运输系统中的关键设备造成严重的腐蚀,并且使得管道内壁很容易结垢。所以考虑到CO2-EOR生产系统中存在的实际问题和DLC薄膜的优点,有必要重点研究DLC薄膜在类似工况条件下的性能。
在低碳钢上沉积多层类金刚石碳(DLC)薄膜,并模拟DLC膜层在CO2增强采油条件下的耐腐蚀和抗结垢性能。在CO2饱和溶液中,与未涂覆的管道相比,薄膜的腐蚀速率极低。说明DLC薄膜可以有效地防止碳钢受到长期腐蚀攻击,而且由于减少亚微观缺陷的腐蚀产物的沉积,有效的阻止膜层表面结垢的产生。
再生利用乙炔有毒乙炔气看作PIID加工制作工艺 中的主要运行有毒乙炔气来堆积ML-DLCpet膜。ML-DLCpet膜横截面积的扫描拍摄电镜形象如图是1所显示。也可以分析到叠层的结构特征。能够SEM在测量,第1个增碳硅层(粘合层)为0.74 μm,第1个DLC层和二DLC层为1.1μm,二增碳硅层和其三增碳硅层为0.37 μm,其三(上)DLC层为6 μm。任何总的ML-DLC至少是10 μm。
图1 DLC膜层格局

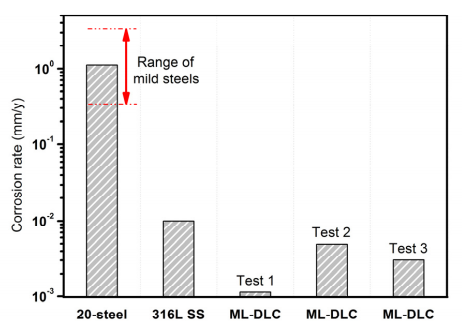

图2显示了在二氧化碳压力为1.0 MPa的60℃高压釜试验中,ML-DLC薄膜与未涂层的316L不锈钢和20钢的腐蚀速率。在这种情况下,测量到的未涂层20-钢的腐蚀速率为1.2 mm/y,未涂层316L不锈钢的腐蚀速率约为0.01 mm/y。在三个样品上沉积的ML-DLC薄膜的腐蚀速率分别如图2所示。数据分散在1.5~6.0μm/y,因此,在模拟CO2-EOR盐水中,20-钢上沉积的ML-DLC膜的腐蚀速率小于0.01 mm/y,这的腐蚀速率甚至低于316L不锈钢。如此极低的ML-DLC腐蚀速率清楚地显示了其对CO2饱和环境的高抗性。
图2 不同试样在CO2饱和环境的腐蚀速率

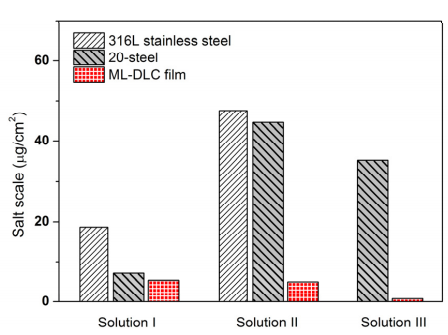

如图3所示。在溶液I条件下,20钢和DLC薄膜的标度略有差异。316L不锈钢的结垢度远高于其他不锈钢。在溶液II条件下,与未涂层的20钢和未涂层316L不锈钢相比,DLC膜在防止结垢形成方面的优势非常明显。溶液III含最高的Mg2+、Ca2+浓度,更是突出了DLC薄膜在防止结垢形成方面的意义。因此,DLC膜可以有效抑制盐垢的形成,特别是在高浓度盐溶液条件下。
图3 抗结渣各种测试结果显示
利用PIID方案制作了多个DLC聚酯薄膜(SiC/DLC)。
1. 在二钝化碳饱和点硫酸铜溶液中,DLC膜更为重要未纳米纳米涂层的低碳环保钢和未纳米纳米涂层的316L不锈钢装饰管吗。洞察分析到DLC膜的的腐蚀传输速度太低,且小于等于0.01 mm/y。
2. 抗水垢实验室检测呈现,DLC膜对严防盐垢建立是能够的,更是要格外重视是在浓度高值的盐饱和溶液中体验更显然。
3. DLC薄膜的这些优点表明,它适用于防止管道在CO2-EOR现场条件下的腐蚀和结垢。

Wang Z M, Zhang J, Han X, et al. Corrosion and salt scale resistance of multilayered diamond-like carbon film in CO2 saturated solutions[J]. Corrosion science, 2014, 86: 261-267.
