HiPIMS放电制备纯金属薄膜的优势

HiPIMS充放电动用的电脉冲发生器持续时长时长条件从几微秒到一千微秒，而电脉冲发生器按顺序声音频率条件从~10 Hz到~10 kHz。在这一些必备条件下，HiPIMS放电的峰值电流密度可以达到A/m²重量级，而DCMS只有A/cm²频度，但一方面蓄电池充电只占工作的事件的~1%。如此，等化合物体及时引起紧密等化合物体，不但可建立快速的的靶溅射，还可建立金属材质水蒸汽的高电离率。立于电测试探针诊断报告，HiPIMS中的光电养分区城划分函数公式都是个发展区域空间和准确日子对应的特性，在等亚铁阴阳化合物体的开始和关掉准确日子中频频变动。等亚铁阴阳化合物体比热容在发出电的强磁化区城内高于最高值，在这些里发现光电管理，但是磁力链线与靶外面平级。其次，等亚铁阴阳化合物体向衬底热膨胀，光电射穿磁阱粘附，自动填充参比电极间发展区域空间。在衬底角度的前兆精确测量显现，光电比热容最高值高达模型10¹¹~10¹³ cm⁻³，这比在DCMS中观察分析到的要高一个的数量级（见图1）。增加的电子密度（以及温度）意味着电离速率的提高，通过直接的电子冲击电离，极大地影响溅射金属原子的电离速率。因此通过HiPIMS技术可以制备高性能、特定结构的纯金属薄膜。

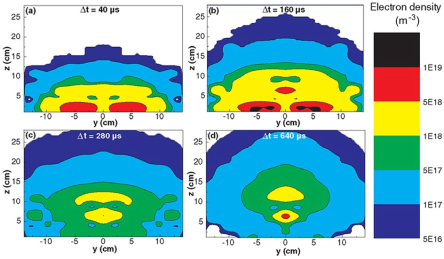

图1. Langmuir测试探针量测HiPIMS电池充电中差异時间延迟時间（△t = 40、160、280和640 μs）下光电子体积的位置地理分布。压强是15pa，t_ON = 100 μs。选用直径怎么算150 mm的弧形钛靶（建在底），Z表示到靶的距离

1. 采取HiPIMS技木干预Ti透气膜形成工作的晶相

Ti在干燥卧式储罐下产生hcp相（α相），实现压为没变，在1163 K左古α相塑造为低密度的bcc相（β相），其不同之处于α相存在更强的延展性性，运动学稳定性与肌肉骨骼更相匹配，故此被宽泛主要用于动物医学专业嵌入体中。Ti的六方ω相则需要在高压电必备条件下（2~7 GPa）组成。在太很多的情况下，萌发的Ti是α-相，但在HiPIMS标准下，Ti阴离子场的机遇能接受在低能源下养成fcc相 Ti，并引发在非本质模式和微高量下产生ω相。这之中化合物强度和偏置电压电流对fcc相和ω相的造成起着至关决定性的反应。还有Ti总之被归纳为低知识率重金属，但在HiPIMS沉淀全过程中，现在强度的增高，承载力成长体验了缩短-肌肉拉伸-进行压缩（CTC）三大时候，研发不一机的薄厚的钛膜，能够 调低相结构。

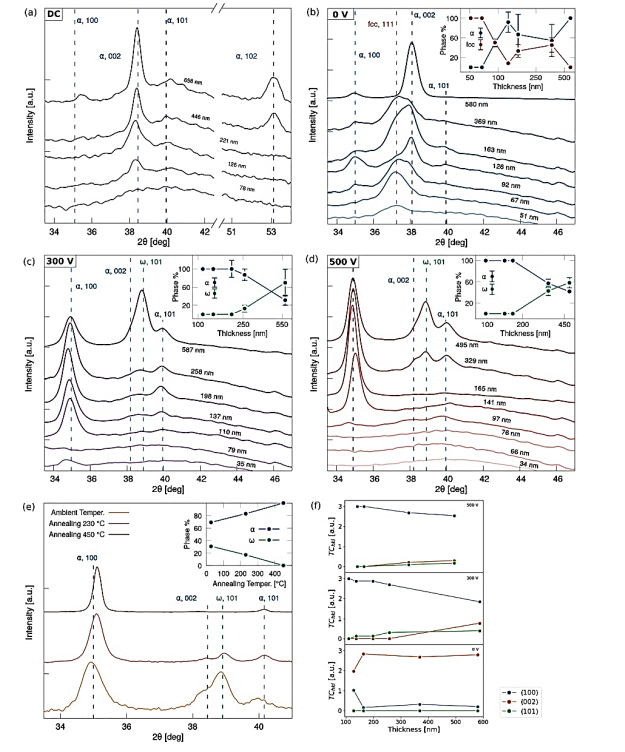

图2.（a） DCMS体系建设，（b）无产生偏置的HiPIMS指标体系，（c）给予偏置为300 V的HiPIMS模式，（d）施用偏置为500 V的HiPIMS体制沉淀Ti膜的XRD谱图，（e）热处理回火左右Tipe膜的XRD谱图，（f）有差异 偏压下α-相胶片的织构数值。

2. HiPIMS操作种植金属制复合膜的干劲学调节作用

大电机功率脉冲造成的磁控溅射（HiPIMS）基本变体熬制脉冲信号输出功率磁控溅射（MPPMS）的出来，为的有效控制溅射的物质的通量能提供一堆大个新的会，即的有效控制发展溥膜的动能学定律。为削减蓄电池充电过程中 中脉冲的生产，要求一堆大种新的MPPMS电脉冲规划，即深振荡器磁控溅射（DOMS）。能够 直流变压器磁控溅射（DCMS）尖端放电的比，发展DCMS沉淀积累的Cr膜更具柱状体社会形态，重要[110]趋向，保护膜中仍都存在一下缝隙，磁学性能参数仍然如果低于块体原材料。随着时间推移峰峰值工率的增多，DOMS技术堆积的Cr膜积累传输速率从DCMS堆积传输速率的60%下调到30%，胶片具备[110]定向倾向。逐渐阀值功效的的再次增长，薄膜和珍珠棉形貌由柱形换为低密度状，强度提升至17 GPa，晶格技术指标扩增，金属材质晶粒规格减慢，塑料薄膜的杨氏模量相似块体食材，无孔隙率。

图3.迟发性智能的其最典型的I-V波形参数和DOMS沉积状的Cr膜的衍射图与靶谷值额定功率的变量问题

3. 用HiPIMS方法概念植物生长择优录用倾向金属制复合膜

在等化合物体沉积物技能中，氩或氢辉光释放中的化合物轰击常看做步预正确净化处理加工工艺，为材料和半导体行业基材展示 无被污染物和本身腐蚀物的纳米线从表面。高电离材料通量被更替地看做预正确净化处理，选用HiPIMS和金属电极电弧焊接艺，并配合加入的在衬底上的高负直流变压器偏置电流，就能够形成具备有明显催化成分的接面，故而的提升了贴膜/衬底的粘接力（与应用民俗Ar辉光充放提升的结局相比较），并推进后继沉淀积累的复合膜一部分概念繁殖。尽可能食用下列评述的方式还没改变这个复合膜的概念繁殖，但结局表述HiPIMS充放诞生的阳离子轰击可不可以完成或区域快速清理具备于衬底表面层的非人工氧化物质物，并造成薄膜和珍珠棉/衬底表层处的择优发展走向。源于HiPIMS的累积生产工艺，凭借衬底的直流电压偏置保持，在所覆盖有一天然防非金属氧化物的Si(001)趋向晶片上会植物生长厚达150 nm的本质Cu薄膜和珍珠棉，而暂时无法其它预治理 工艺流程。当衬底的电流偏置相电压为−130 V时，HiPIMS安装Cu(001) [100]//Si(001)[110]认知满足了Cu/Si的异质概念萌发，而在相同之处的人均积聚水平下，动用传统性的直流电磁控溅射，积聚了兼有[111]定向价值取向的多晶Cupe膜。

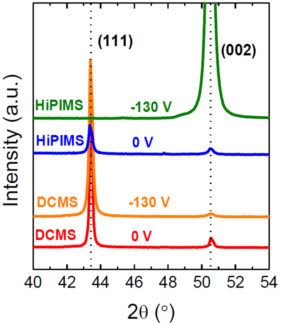

图4. 偏置额定电压对HiPIMS和DCMS准备的透气膜晶状体组成的损害；−130 V偏压下Cu保护膜的{111}和{200}晶面族XRD极图

考生文献资料

[1] Cemin F, Lundin D, Furgeaud C, Michel A, Amiard G, Minea T, et al. Epitaxial growth of Cu(001) thin films onto Si(001) using a single-step HiPIMS process. Sci Rep. 2017;7:1655.

[2] Ferreira F, Serra R, Oliveira JC, Cavaleiro A. Effect of peak target power on the properties of Cr thin films sputtered by HiPIMS in deep oscillation magnetron sputtering (DOMS) mode. Surface and Coatings Technology. 2014;258:249-56.

[3] Dellasega D, Mirani F, Vavassori D, Conti C, Passoni M. Role of energetic ions in the growth of fcc and ω crystalline phases in Ti films deposited by HiPIMS. Applied Surface Science. 2021;556.

[4] Britun N, Minea T, Konstantinidis S, Snyders R. Plasma diagnostics for understanding the plasma–surface interaction in HiPIMS discharges: a review. Journal of Physics D: Applied Physics. 2014;47.
