利用HiPIMS制备出的Ti-Si-N薄膜硬度可以达到66GPa！

中国世俱杯官网入口科学，自动对焦低能等铝离子体接触面建筑工程设施配置和技艺。

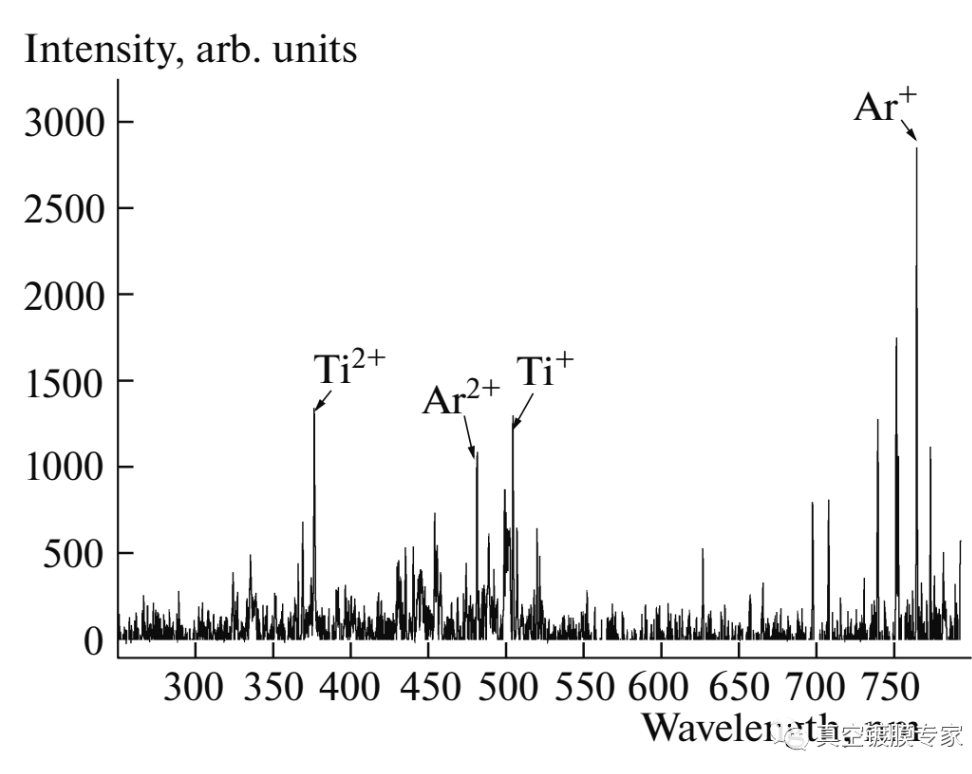

　　Ti-Si-N是被看做是一种种高硬性的膜层，Veprek（1999）明确提出一堆种构成三维模型，看做并非晶是指微米晶构成。这感觉有点像于中国世俱杯官网入口 看见了的乳化沥青和大石头混沥青道路构成。此地的微米晶长宽和非晶的含量的多少钱是很说头的。不多不行的，太少不行的。　　一转眼Veprek提到这PVD纳米涂层硬度对模型后期，员工实现了诸多试 。使用了的不同的做法，如多弧、磁控、符合PVD+PECVD做法等等等等，都取得了更好的郊果。　　HiPIMS（也是兴起于99年）出现了后来，员工采用该胆因醇电磁磁控也试穿了Ti-Si-N塑料薄膜和珍珠棉的提纯。台湾地理历史学家提纯出的TiSiN塑料薄膜和珍珠棉的氏硬度可不可以到达66GPa，这便是这令惊讶的。　　1） Ti-Si-N都被材料行兼有高硬性、高耐用特征参数。　　2） 胆因醇电磁磁控的技术（HiPIMS）变换了过去的磁控释放电能的特点，刷出了溅射颗粒的相对高度离化。进一歩优化系统了Ti-Si-N的框架，强度是可以提高66GPa　　数据库索引文章的诗人们用了高功效脉冲造成的磁控溅射工艺来进行尖端充放电（實驗室靶的它的厚度为100mm口径，5mm它的厚度，含Si10%）。尖端充放电工作电流还可以到400A。　　许多人的尖端释放24v电源好，一 个小的一开始尖端释放交流电，适用维持尖端释放。这与哈工大论述的DC+PulseHiPIMS是类同的。震撼电脉冲尖端释放我认为高效果，等阳化合物体中含2价的Ti和Ar阳化合物，又很阳化合物的峰位都很高（见该图）。这会调整膜层的轰击驱动流体力学。　　引索论文参考文献的编辑们用于了高工作功率电磁磁控溅射步骤去击穿（实验性室靶的面积为100mm的直径，5mm板材厚度，含Si10%）。击穿电流量能到400A。　　你们的电池充电电源适配器非常不错，还有的个小的初始值电池充电电压电流，主要用于安全电池充电。这与哈工大理论研究的DC+PulseHiPIMS是类似于的。高激光脉冲发生器电池充电因此效果果，等亚铁阳阳离子体中含2价的Ti和Ar亚铁阳阳离子，特别亚铁阳阳离子的峰位都很高（见右图）。这会改善膜层的轰击趋势学。

在160A的激光脉冲电压倾斜积的膜层种元素分量为：Ti （约41%）、Si(约5%)和N（约55%），膜层岩浆岩了1.2um，膜层的强度可达了66GPa，另一方面磨蹭常数也很低，仅有0.54。能大大提生了抗磨损性。
