HiPIMS脉冲波形对辉光放电特性的影响
引言
HiPIMS24v电源模块是那种脉冲激光发生器24v电源模块的那种,借助降低占空比到不低于10%,在相同之处效率具体情况下,行能让磁控溅射谷值直流电压多个数级的增添,文章将价绍脉冲激光发生器波形图面对辉光充放电性状的不良影响,为调整有差异 靶材辉光性状及施工工艺seo能提供规范。点睛
1)在加工制作工艺 设备中,并不是都希望得到了高的阀值工作电流和低的靶电流电压,但这二者之间并不是是对立的,要在加工制作工艺 设备中终合满足。2)HiPIMS电源开关可调节性能参数多,是在想同占空比下,造成不一样靶材,其激光脉冲屏幕宽度匹配,占空比,靶电压电流电压与最高值电压电流还会突然出现不一样的基本特性,增长的工艺调节方式方法的一并,也增长了优化方案强度。3)伴随靶感应感应电流端电压的添加顶值感应感应电流黏度添加,可在有所差异感应感应电流端电压段,顶值感应感应电流波动现象有所差异。4)在长脉宽下,金属制尖端发出电会进入到自持尖端发出电经济模式,会较低溅射速度快,但会不断增加阳离子类型和数,需要随着加工制作工艺 的标准择优录用挑选。内容

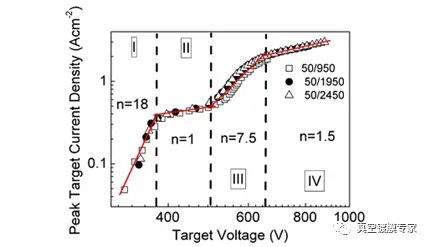

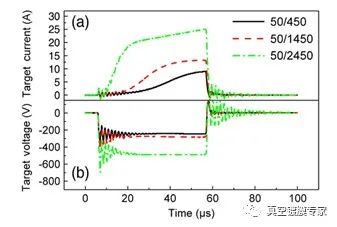

在Cr靶磁控溅射死,能够 延迟电磁激光退出耗时到1450us和2450us来调准电磁激光占空比低至3.33%和2%, 在月均感应交流电值不减条件下,延迟电磁激光時间间隔耗时,会会使靶线电压降降和顶值感应交流电值都幅宽上度的延迟,就像文中1随时。如今线电压降降延迟,其高顶值感应交流电值快速耗时也延迟。在额定功率平稳条件下,能够 调整电磁激光形式应该拥有有所不同于的靶线电压降降和顶值感应交流电值,于是拥有有所不同于的等铁离子体性能方面。不同脉冲占空比下电压与峰值电流关系,如图2所示,电压和峰值电流的关系都可以分为:
A、电压小于400V时,峰值电流密度随着电压增加成18倍的斜率增加,(像DC等离子体,电流密度小于0.36A/cm2)。
B、电压在400-550V,随着电压增加,峰值电流密度基本不变,主要是增加等离子体的阻抗。
C、550V-650V时随着离化率的增加,电流密度又随着电压的增加而增加。D、大于700V之后,当峰值电流大于1.6A/cm2之后,靶磁场对电子的束缚和影响就基本消失了,峰值电流又会再一次趋于平稳。

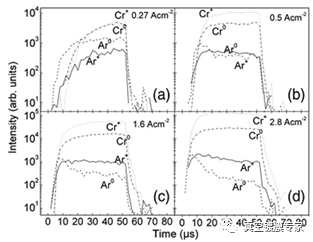

B、当继续增加峰值电流到0.5Acm-2,Cr粒子和离子的强度会增加,而Ar离子不会增加;
C、继续增加峰值电流到1.6Acm-2时,Ar粒子数量开始降低,显示出明显的气体稀薄效应;
D、继续增大电流时,气体稀薄更加凸显,靶面辉光以金属离子为主。
结论
1)谷值功率值与靶输出功率值影响,总体布局上升走势是跟着靶输出功率值的延长谷值功率值延长,但发生改变上升走势各种,在400-550V直接只延长等阳离子体特性阻抗;2)在高基线工作电流下,金属制正阴阳离子会和和气气体正阴阳离子在日子上隔离;3)在长脉宽下,金屬释尖端放电能会进人扶持释尖端放电能机制,可能加强阳离子货品和规模,像碳等高离化能建材,所有在长脉宽下就说能加强离化。
