不平凡的钒靶HiPIMS（放电区直径约３０ｍｍ放电电流达１４０Ａ）

引言

废轻重金属件材质钒（V）用于其中一种高融点的罕有废轻重金属件材质建材，常与铌、钽、钨、钼齐名欺负熔废轻重金属件材质。废轻重金属件材质钒更具耐酸洗和浓盐酸的的能，但会耐气-盐-水腐蚀性的的能要比基本上数不锈钢装饰管吗好。在某类特殊性的核心性场所，废轻重金属件材质V复合膜常被用用于气温隔开防御铝层，那么做V靶HIPIMS击穿基本特性等方面的探索运作更具核心性的目的。

点睛

各种氩气气压表下，近年来靶脉冲造成的功率的提高，靶功率谷值、靶功率的系统值及靶功率总值值均单调函数提高，且提高的强度越多越快，直接靶功率谷值的提高强度明显的高与的系统值。而且利用HIPIMS科技光催化原理的V膜光滑平整、非均质，无柱状体晶萌发形貌有特点。

内容

所采用选择最新发明的高工作电压智能磁控充放装置。运用φ50mm×5mm的V靶，气态为高纯氩气。

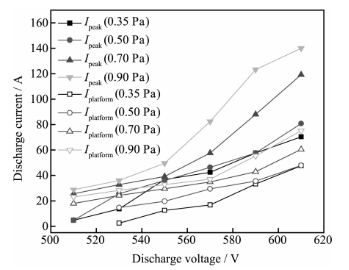

区别压力表下，V靶电压感应电流量量最底值合平台网站值随靶电阻值电压感应电流量的變化规范一般类同，即随靶电阻值电压感应电流量的增大，双方均症状出区别的情况地增大。当靶电阻值电压感应电流量较低（不低于570V）时，双方随压力表的增大變化平缓；当靶电阻值电压感应电流量较高（不超570V）时，双方随压力表的增大而骤然上升。同时，靶电压感应电流量量最底值的增大的速度要严重过于平台网站值的。这是原因分析体统中的碱性气物粒子束人数伴随作业压力表的增大而增大，而靶电压感应电流量量最底值是由气物电池充电考虑的，故其随作业压力表的變化愈加严重。当压力表为0.9Pa时，V靶电压感应电流量量最底值最底会达140A。

图1 不同气压下靶电流峰值和平台值随靶电压的变化

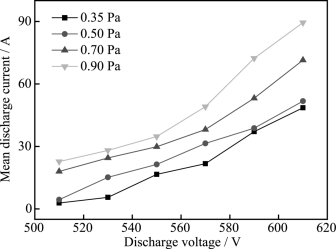

靶运行交流电大小最低值值也是个电脉冲内的靶运行交流电大小值积分换后除靶运行交流电大小脉宽，行反映落实机系统蓄电池击穿的巨烈的程度。不断地时间的推移靶直流电电压的提高，靶运行交流电大小最低值值渐渐提高，还有就是提高的运行速度愈来愈越快。凡此种种，不断地时间的推移运行汽压的提高，靶运行交流电大小呈持续升高升高趋势。分析一下观点，在低汽压时，氩亚铁铁阴阳离子的最低值自卫权程大，促使V靶和Ar大分子互不磕碰的危害少，引发的四次网上流通量也少，蓄电池击穿弱化或金属电极捕集器亚铁铁阴阳离子的事业效率低，但是在低汽压时，V靶的运行交流电大小最低值值小。不断地时间的推移运行汽压的变高，Ar亚铁铁阴阳离子与V靶两者之间的磕碰危害变高，引发的四次网上流通量提升，蓄电池击穿提高，然而使靶运行交流电大小刚刚开始持续升高。

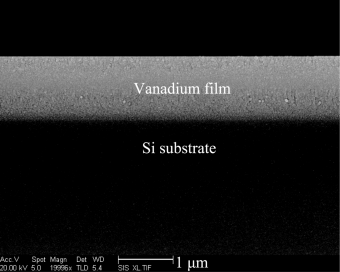

采取HIPIMS具体方法在硅片上制得的V膜的受力SEM形貌手机照片，能能听出，V膜与硅片基体间的菜单栏结合在一起现状稳定。与老式磁控溅射技术性比较，采取HIPIMS制得的V膜的结构的非常的紧密、通畅，无柱状体晶萌发形貌结构的特征，金属材质晶粒呈显现出出优化的盲目性。有关的钻研揭示，紧密的膜层的结构的有助于有基础性安全性能良好的表层。

图3 进行HIPIMS提纯V膜的剖面形貌

结论

1.不同氩气气压下，随着靶脉冲电压的增加，靶电流峰值，靶电流平均值均单调增加，而且增加的速度越来越快，同时靶电流峰值的增加速度明显高于平台值。

2.利用HIPIMS技术制备的V膜光滑、致密，无柱状晶生长形貌特征。

参考文献

李春伟,田修波,巩春志等.各种氩气空气压力下钒靶HIPIMS尖端放电属性的形成[J].外表技艺,2016,45(08):103-109.DOI:10.16490/j.cnki.issn.1001-3660.2016.08.018.
