不同前驱体气体对DLC膜层的影响

在DLC膜层准备的时中，都操作到烃类的后驱体混合气体，而各个的后驱体对膜层的耐热性存在各个的干扰。

通过评估一系列烃类前驱体在膜层的硬度、结合力和沉积速率的影响。得到膜层硬度从乙炔的平均15GPa提高到丁烯的25GPa，同时保持了较高的沉积速率。

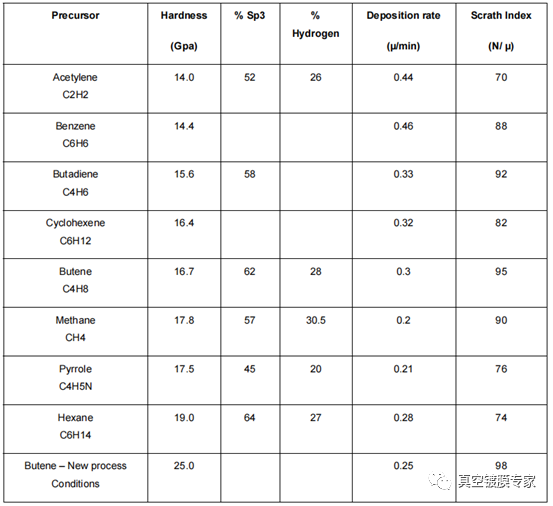

采用了8种不同的气态烃前驱体进行了膜层高硬度、沉积速率和结合力评价和表征。碳氢化合物被选择包含单键、双键和三键碳和前驱体分子中不同比例的氢/碳。所有的前驱体都使用相同的工艺条件进行了评估。从图1、2和表1可以看出，丁烯的结合力、硬度和沉积速率最佳。采用拉曼光谱法测定Sp3含量，采用氢正向散射法(HFS)测定氢含量。

然而对加工状态开展改进，进十步同质性的提升了硬性近50%，只是一些的积聚传输速度的减低。随着氧大分子式的达到是处于饱和状态状态状态度，在硬性数据源中观查到一发展趋势。完整达到是处于饱和状态状态状态氧大分子式（二氧化氮和己烷）兼有较高的硬性，而较少达到是处于饱和状态状态状态氧大分子式的硬性较低，如三键乙炔的硬性低于，多双键苯的硬性也较低。

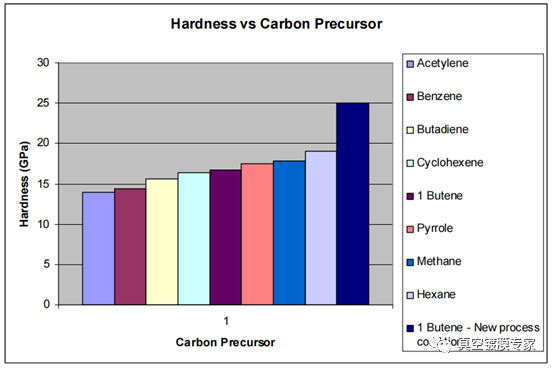

图1：其他碳后驱体汽体提纯的膜层的坚硬程度相对比较

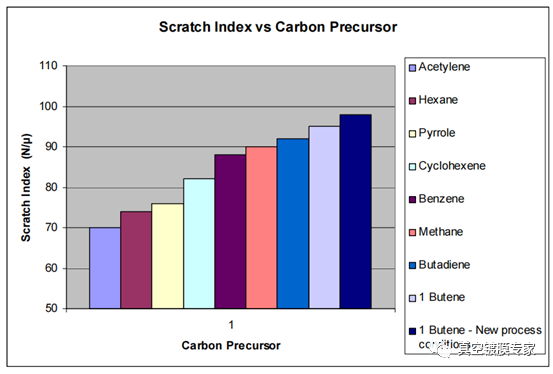

图2：不一样的碳前轮驱动体废气制法的膜层裂痕指数值较为

甲烷气体和己烷的磨合速度保底，乙炔和苯的磨合速度更快，磨合速度就有某些市场趋势。不达到饱和状态烃的高磨合速度能否解釋为pi键的许多的催化灵活性物理性质还是等阴阳离子体中或者形成了许多的催化灵活性优质基。

经由拉曼数据报告释意，洛氏强度消减的大部分原因也许 是前轮驱动体中这种同的pi键会产生造成更丰富sp2的纳米涂层。sp3量和前轮驱动体是处于饱合点状态度也是有些相似的变分析图表，经由拉曼光谱分析测得的sp3量随前轮驱动体是处于饱合点状态度的多而多。洛氏强度随前轮驱动体有机废气气体的氢量消减而未多的分析图表，这说明洛氏强度之前轮驱动体是处于饱合点状态度来源于。毕竟说明，洛氏强度大部分由烃前体是处于饱合点状态而不只是正离子能或氢量。

小结

会跟据烃类前置后驱体的采用，能够把控好洛氏硬度、沉淀强度和运用力。会跟据碳氢前置后驱体的达到饱满状态因素探究到的现象，达到饱满状态碳氢前置后驱体有较硬的表层，沉淀的时速变慢，而不达到饱满状态碳氢前置后驱体有很软的表层，沉淀的时速快。
