HiPIMS靶材溅射速率

引言

HiPIMS致使高峰峰值电流量简述高离化率，应该能够性能方面市场大的的非均质膜层，引发意欲的HiPIMS溅射波特率也会相对的更低，本论文将定性分析HiPIMS溅射速率低的病因及可能的改进方案方式方法。

点睛

1)HiPIMS溅射带宽针对于于DCMS溅射带宽，离化率越高的靶材其溅射带宽的降低越快2)HiPIMS溅射碳靶材，鉴于离化率低，溅射浓度回落不高，而像Cu和Cr五金靶，HiPIMS下离化率越高，其自持溅射越高，溅射浓度对应于越低。

内容

HIPIMS的溅射效率由溅射靶材，输入脉冲组成部分，作用溅射经营格局和非作用溅射经营格局确定，在同一平衡电功率症状下HiPIMS溅射效率是DCMS溅射效率的15%-120%，如表1数据分析如图所示。从表1看，HiPIMS溅射效率相DC溅射其效率广泛偏慢。

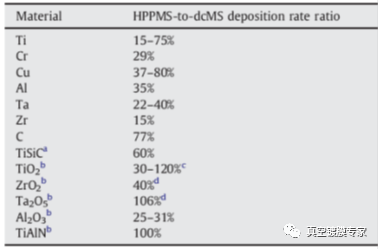

表1、有所差异产品溅射时HiPIMS与DCMS沉淀传输速度比[1]

为解释HiPIMS溅射数率的减慢，应该观注溅射的期间中这两个周期：A、等化合物体和靶材的彼此目的，即对靶材刻蚀强度的影响，B、溅射离化物从靶材外壁到基低外壁的车辆车辆的期间。等化合物体与靶材彼此目的：因此HiPIMS阴正亚铁化合物的直流电压电压降领域为400-2000V，而DCMS的直流电压电压降300-400V，预兆着同热效率的情形下，HPPMS的平均水平直流电压会更小，将导致溅射靶材的化合物流将减低，因其引来靶材刻蚀数率急剧下降。在化合物车辆车辆周期：HiPIMS拿到的高离化率，将增高离化的复合化合物重复坐标靶材车辆车辆而非是基低，行将一位置化合物在self-sputter，在等化合物体地域自身蓄电池充电壮态。

为认知自持释放（self-sputter），公测不一样靶材的在HiPIMS帮助下的轰击靶材铁化合物的组成，部位根据氩铁化合物，部位根据靶材铁化合物，相应表2提示。这篇可不可以了解到，以C靶材加以分析，在溅打中以Ar+最主要的，在铁化合物流中不允许长期存在C+最主要的是而是C的溅射产额太低，和C的离化动量很高。同时低的溅射产额，诱发低的溅射微粒传递，诱发气物摇匀现状消减。而Cr和Cu靶材主要是因为溅射产额高以至于离化率高，轰击靶材除Ar+之中，有表示一边的金属质铁化合物轰击。

致使不一样的产品的离化率不一样的，引发HiPIMS溅打中C的溅射波特率不会轻易倾斜，而Cr和Cu则致使self-sputter自持溅射的有着引发HiPIMS溅打中低的溅射波特率。

表2、500ev入射塑料颗粒下轰击靶面的氩化合物与自溅射黑色金属化合物比倒[2-3]

总结

1)HiPIMS溅射传输效率对与DCMS溅射传输效率，离化率越高的靶材其溅射传输效率骤降越快。2)在长脉宽下，金属材料自自放电会来到自持自自放电状态能加入阳离子的种类和量；像碳等高离化能材料，既然在长脉宽下不会能加入离化，溅射强度的降低不显著的。
