利用HiPIMS制备出的Ti-Si-N薄膜硬度可以达到66GPa！

引言

Ti-Si-N是被相信是一个种高光洁度的膜层，Veprek（1999）系统阐述了了种的机构对模型，相信是不是晶包函納米晶的机构。这有的接近于中国世俱杯官网入口 追到的沥表和小石子混合型地面的机构。下面的納米晶外形尺寸和非晶占比的大小是很有说道的。越来越多没办法，太少也没办法。

自Veprek指出这家PVD耐磨涂层软化模型工具过后，大家进行了大多测试。凭借了与众不同的技巧，如多弧、磁控、黏结PVD+PECVD技巧……，都能够得到了非常不错的疗效。

HiPIMS（也是起源于于1996年）出来后来，消费者们借助该高可激光脉冲磁控也体验了Ti-Si-N塑料膜的分离纯化。墨西哥科学的家分离纯化出的TiSiN塑料膜的对抗强度行可达66GPa，是最令神奇的。

点睛

1） Ti-Si-N就已经 被证明怎么写可不可以享有高光洁度、高抗刮性状。2） 较高能输入脉冲磁控能力（HiPIMS）改动了普通的磁控蓄电池放电的特点，拿到了溅射激光束的间距离化。进的一步提高了Ti-Si-N的结构类型，硬度标准能否高达66GPa。

内容

字段论文的小说作者们按照了高电功率脉冲激光磁控溅射具体方法完成蓄电池充电（科学工业靶的面积为100mm网套直径，5mm强度，含Si10%）。蓄电池充电电压电流可不可以到400A。

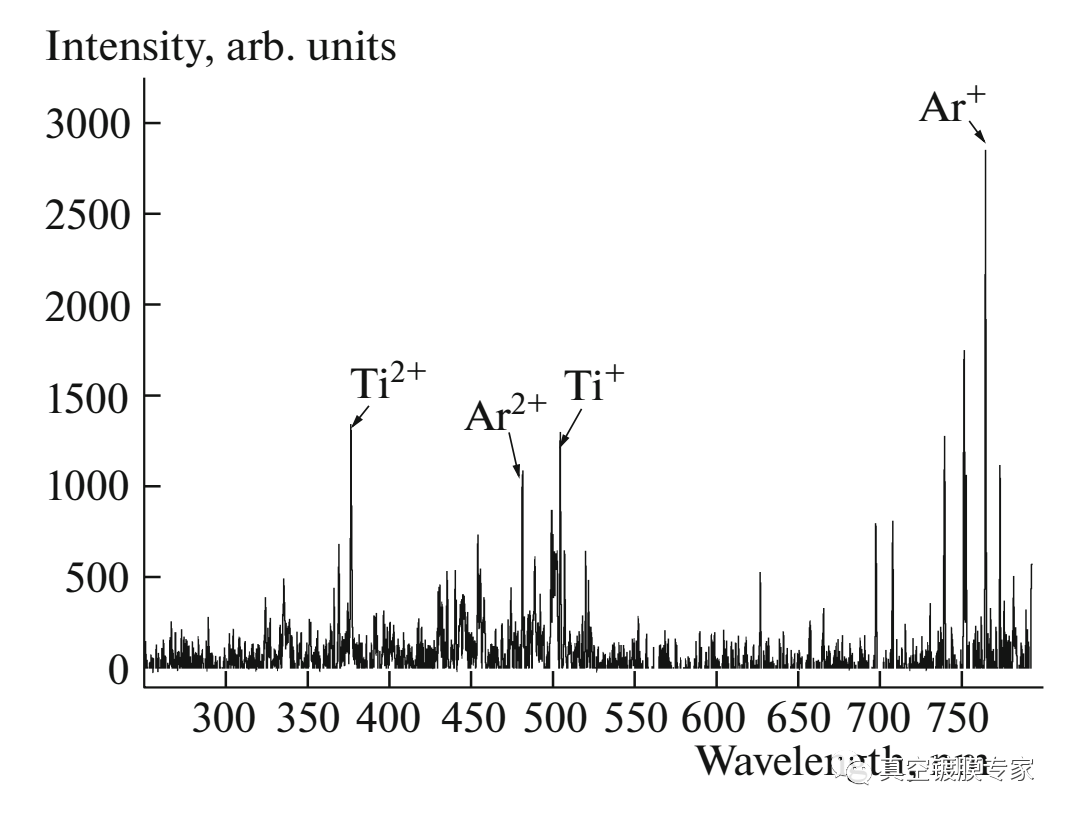

你的充释释放能电源模块很棒，有个小的一开始充释释放能工作电流，用以稳固充释释放能。这与哈工大研究分析的DC+PulseHiPIMS是相拟的。高可激光脉冲充释释放能仍然合理果，等铁化合物体含有2价的Ti和Ar铁化合物，而铁化合物的峰位都很高（见如图）。这会修改膜层的轰击能源学。

在160A的脉冲造成的功率沉底积的膜层要素含磷量为：Ti （约41%）、Si(约5%)和N（约55%），膜层的堆积了1.2um，膜层的强度达到了66GPa，但是静摩擦数值也很低，仅有0.54。很大增强了耐磨性能能性。

总结

1） 跟随着PVD硬膜新能力的趋势，目前等阳铁正离子体玻璃表层的电镀新能力用途发展迅猛。在玻璃表层的电镀时应要在几种新能力的细节前后心思，如玻璃表层的电镀前的炉外和炉内除垢、膜层的结构特征设汁、偏压设汁、等阳铁正离子体源的设汁或者等阳铁正离子体电压的设汁等情况。愈加等铝化合物体主机电源来设计制作特别非常重要，根据它可能会诞生超常规释蓄电池放电能，这会致使一类型的非非线性、非平横效用，包扩等铝化合物体释蓄电池放电能和膜层植物的生长，为膜层框架来设计制作和的性能大幅提升打造了无穷的的想象的的空间区域。2） 此处是乌克兰生物历史学家深入分析的Ti-Si-N报告单，说真的在大多数问题不能以到APP。乌克兰在渡膜释放电能说法和实行问题做的很好品质。3） 高最大功率脉宽磁控的后果，这边不能论述，都有更多医学文献曝光。将会要有过多的各种测试和场面确认，就可以实施该工艺的怏速前进和普遍采用。
